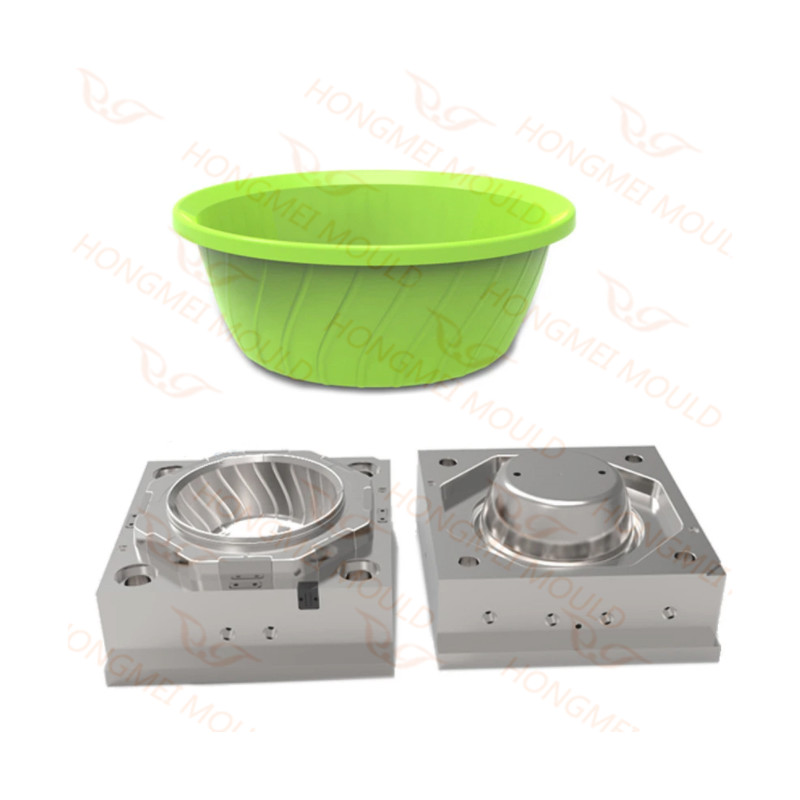

Пластмасова форма за шприцване на умивалник втора употреба

Описание на шприцформа за пластмасови умивалници втора употреба

Формовъчна стомана: P20

Формовъчна плоча: S50c

Бегач: Студен бегач

Кухина: Единична кухина

Ежекторна система: щифт за изваждане

Охладителна система: Цикл на водата

T1 време: 35 дни

Живот на матрицата: 500 000 изстрела

Нашата услуга

Инженерните възможности включват:

1.Частидизайн

2.R&D продукти

3. Проектиране на прототип и производствен монтаж

4. Уважаван дизайнерски софтуер, използван за всички дизайнерски работи

5. Бърз автоматичен преформуван дизайн

6.Мухъл за умивалникпроектиране с екип от опитни специалисти

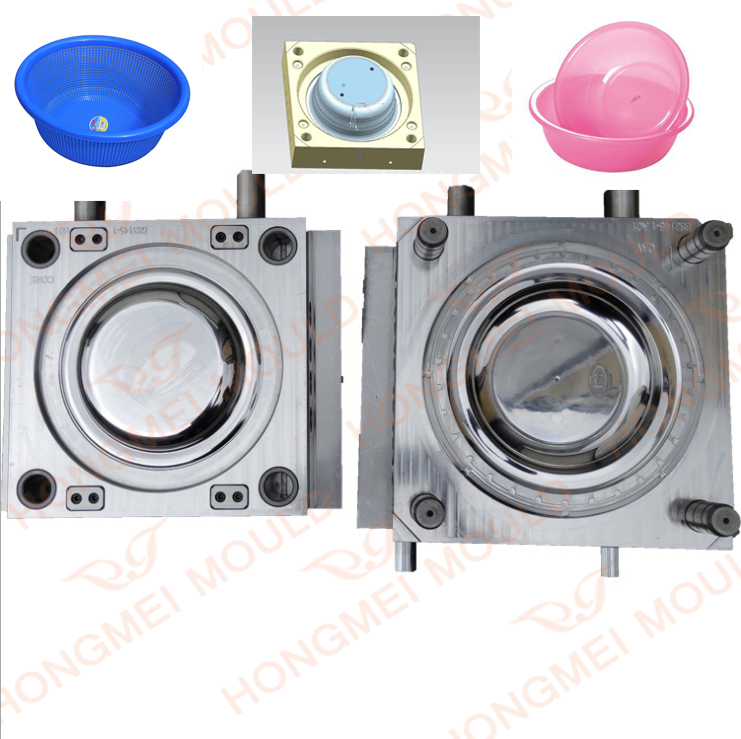

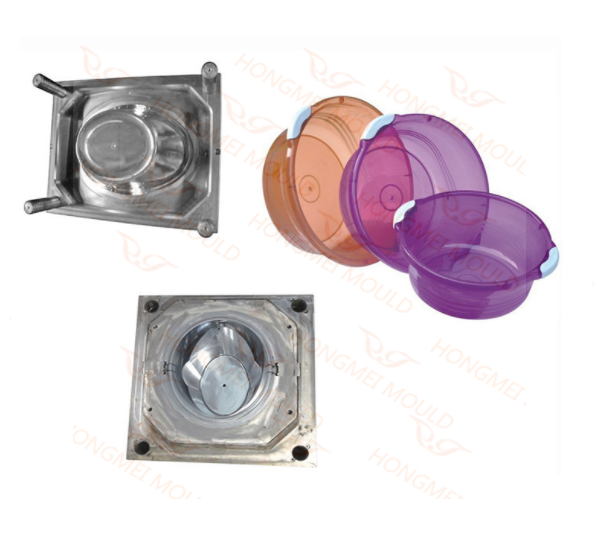

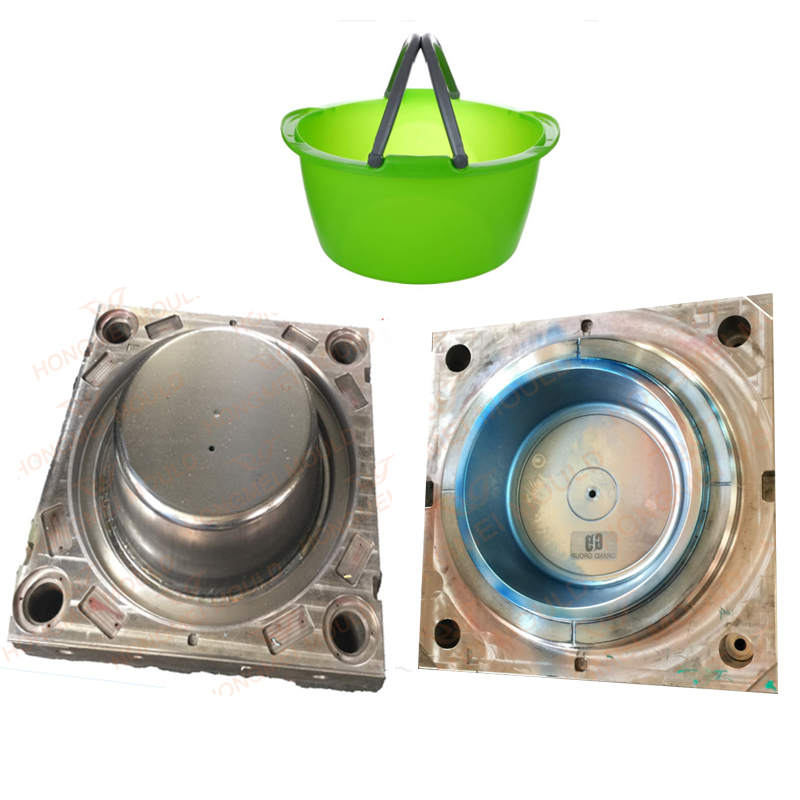

Нашето шоу за мостри на умивалници

Нашата стая за проби разполага с много видове мивки и други домакински продукти, които клиентите избират и проверяват качеството.

разбира се, ние също бихме могли да съгласуваме вашето описание, за да начертаем и проектираме нови продукти за вас.

Дизайн на умивалник

С цялостна система за проектиране Hongmei отговаря за перспективните изследвания и разработването на нови продукти. Чрез усъвършенствани CAD / CAE / CAM технологии и софтуер UG, CATIA, MOLD FLOW, PRO/E, компанията извършва оптимизация на дизайна на продукта, така че да съкрати цикъла на разработка на продукта и да гарантира качеството наФорми за умивалници.

Чертежът на двуизмерна графика, като критична стъпка в процеса на производство на матрица, съдържа изчерпателни разпоредби относно размера, производителността, техническите изисквания на различни части на матрицата, което е основата за тестване и анализ на процеса.

3D дизайнът предоставя ярки и визуални изображения, които двуизмерният дизайн не успява. Триизмерните чертежи на фирмата се изготвят от професионален технически персонал. Виртуалното движение на продукти иФорми за умивалнициможе да покаже производителността на формите и продуктите по време на етапа на проектиране, така че производителността да може да бъде подобрена предварително и да могат да бъдат произведени по-добри форми и продукти; освен това, триизмерните чертежи значително съкращават производствения цикъл и създават неизчислими икономически ползи за клиентите.

Ежекторен механизъм

Ежекторният механизъм се състои от изхвърлящи щифтове, изхвърлящ щифт или щифтове, връщащи щифтове на ежектора, задържаща плоча на щифта, монтажна плоча на щифта, ежекторна кутия и ежекторен прът.

Ежекторните щифтове са направени от бормашина, изправени в задържащия край и за предпочитане прави, без необходимост от завъртане. Те трябва да бъдат закалени.

В товаМухъл за умивалник,  ежекторните щифтове се използват за всяко отливане.

Използва се един електорен щифт. Използват се три връщащи щифта на ежектора.

Те бутат ежектора обратно в позицията, както е показано, когато матрицата се затвори.

Щифтовете се държат в задържащата плоча, която е завинтена към монтажната плоча. Тези плочи трябва да са плоски, но не непременно шлифовани или твърди.

Ежекторният модул се движи напред и назад в ежекторната кутия; пътуването е показано на детайл 25.

Когато пресата се отвори, ежекторният прът удря ограничител и избутва модула напред до границата на хода. Ходът е достатъчен, за да избута парчето от сърцевината.

КогатоWмухъл за умивалниксе затваря, щифтовете за връщане стърчат от задържащата плоча в размер на хода.

Те удрят лицето на задържащата плоча и бутат възела обратно в позицията за формоване.

Ежекторният модул може да виси на щифтовете, а плочите могат да изчистят страните на кутията. В тази форма ежекторната кутия е квадратна и четири дистанционни елементи се използват за оформяне на кутията.

Винтовете се използват за задържане на дистанционните елементи към адаптерната плоча. Това е за удобство при сглобяването.

Ежекторната кутия може да бъде направена кръгла и пробита от твърд блок, за да включва адаптерната плоча, ако формата не е твърде голяма.

Sprue, Runners и Gates
Материалът се въвежда във формата през леяк; заостреният отвор във втулката на лечника е показан като детайл 16.

От лебника тече през шестте канали (детайл 17) и портите, показани от малък прорез в блока с кухина в края на каналите.

Втулката на леяк е изработена от формована стомана и е закалена.

В края на главата се обработва малка вдлъбнатина, за да пасне на конкретния тип дюза, предпочитана от формовача.

Какво можем да предложим?

 • Навременен отговор на имейл, телефонни обаждания или факс

 • Навременна доставка на офертата и дизайна на матрицата

 • Навременна комуникация по техническите въпроси

 • Навременно изпращане на снимки за напредъка на обработката на матрицата и графика за довършване на матрицата

 • Навременен тест на формата и доставка на проби

 • Навременен тест на матрицата и доставка на проби

 • Навременна доставка на матрицата
