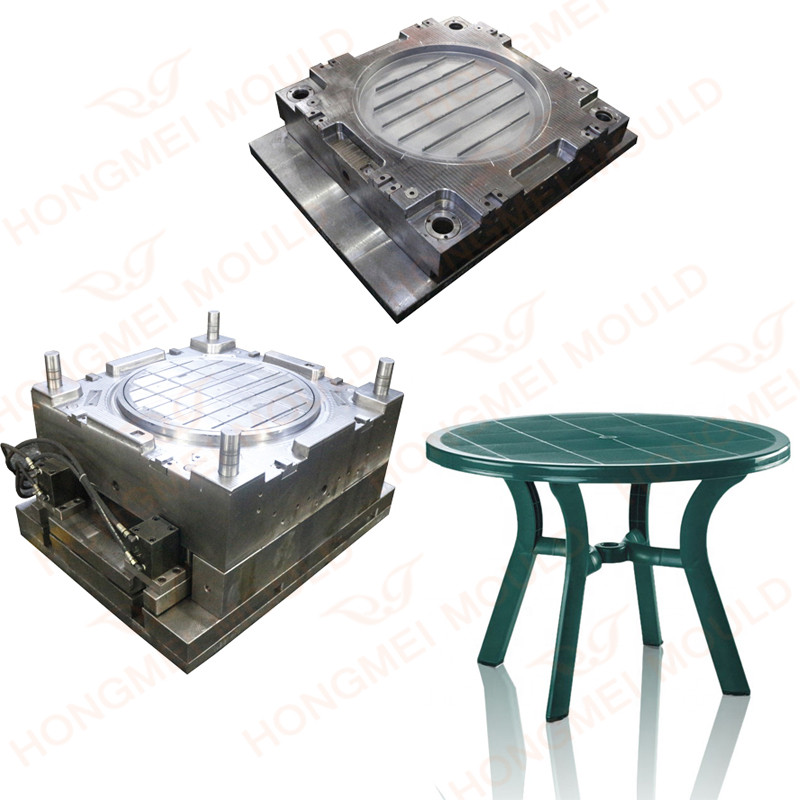

Кръгла градинска пластмасова форма за маса

Характеристика на кръгла градинска пластмасова маса

Суровина: PP

 Формовъчна стомана: 718

 Основа на мухъл: 45 #

 Бегач: горещ бегач голяма врата

 Изтласкване: стрипер

 Живот на матрицата: 500 000 изстрела

 Срок на доставка: 75 работни дни

Процесът на нашата компания Hongmei, която прави тази форма

Hongmei Mold ще избере най-подходящата стомана за производство на форми според вашите продукти, обикновено заКръгла градинска пластмасова форма за маса, нашата компания ще препоръча стомана 718 с гаранционен живот на формата от 500 000 изстрела. Преди дизайна на матрицата ще анализираме продукта, за да проверим дали може да балансира потока. За формата на крака трябва да се използва маслен цилиндър, за да се движи сърцевината, тъй като продуктът на крака вътре е кух. С оборудването за прецизни инструменти и стриктния контрол на размерите, външният вид и фитингите на тестовите проби са добри след тестване на матрицата и ние можем да ви изпратим матрицата за кратко време. Нашата компания обръща внимание на дизайна на циркулярната система и охладителната система, ние използваме добра марка за горещи канаци, която има добра обратна връзка от нашите клиенти, системата с горещи канаци ще се държи добре при пълнене. Освен това нашите охлаждащи линии ще бъдат проектирани близо до позицията на формоване на продукта, за да постигнем най-голям охлаждащ ефект. Ние ще проектирамеКръгла градинска пластмасова форма за масаза да пасне на параметрите на вашата машина. И ако не можете да отворите 3D дизайн на матрицата, имаме нашия отчет за матрицата, можете да видите нашия отчет за матрицата, за да проверите размера на матрицата, диаметъра на охлаждащата линия и т.н.

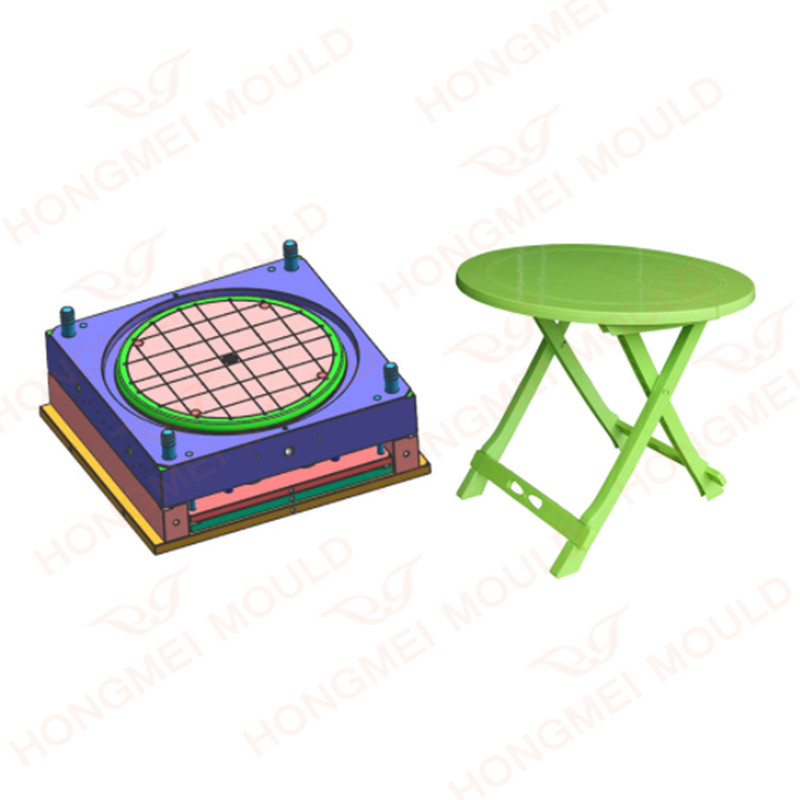

Принципът на проектиране на пластмасова форма за кръгла маса

1. Проектна основа

* Точността на измерението и неговото относително измерение

Според специфичните изисквания и функции на целия продукт от пластмасови продукти, за да се определи неговото външно качество и специфичен размер към кой вид принадлежи: изискванията за качество на външния вид са по-високи, изискванията за точност на размера са по-ниски пластмасови продукти, като играчки; Функционални пластмасови продукти, строги изисквания за размер; Пластмасови продукти, като фотоапарати, които са строго задължителни по външен вид и размер.

* Дали наклонът на стрипера е разумен

Наклонът на деформиране е пряко свързан с деформирането и качеството на пластмасовите продукти, тоест процеса на инжектиране, дали инжектирането може да се извърши гладко; наклонът на деформиране е достатъчен; наклон към пластмасови продукти при формоването на разделителната или разделителната повърхност; дали ще повлияе на точността на размера на външния вид и дебелината на стената; дали това ще повлияе на здравината на част от пластмасови продукти.

2. Процедури за проектиране

Анализ и храносмилане на чертеж на пластмасов продукт и твърдо вещество (твърда проба):

* Геометрията на продукта

* Размери, допустими отклонения и показатели за дизайн

* Технически изисквания

* Име и марка на пластмасата

* Изисквания към повърхността

* Брой на кухините и разположение на кухините

* Тегло на продукта и обем на инжектиране на машина за впръскване

* Проектираната площ на продукта и силата на затягане на шприцоващата машина

* Размер на формата и ефективната площ на инсталационната форма на шприц машината (или разстоянието между дърпащия прът на шприц машината)

* Прецизност на продукта, цвят

* Дали продуктите имат сърцевини на страничните валове и техните методи на обработка

Номерът на кухината беше определен и след това към подредбата на кухината, разположението на кухината, подредбата на кухината включваКръгла градинска пластмасова форма за масаразмер, дизайн на литникова система, баланс на литникова система, дизайн на плъзгача за изтегляне на сърцевината) институции, вложка и дизайн на сърцевината, дизайн на топлообменна система, тези проблеми и разделителна повърхност и избор на местоположението на вратата, така че в процеса на специфичния дизайн, да се направят необходимите корекции, за да се постигне по-перфектен дизайн.

3. Определяне на разделителната повърхност

Не влияе на външния вид. За да се гарантира точността на продуктите, обработката на мухъл, особено обработката на кухини.

Това е благоприятно за дизайна на системата за изливане, изпускателната система и охладителната система.

Благоприятно е отварянето на матрицата (разделяне, изваждане от формата), за да се гарантира, че продуктите остават отстрани на движещата се матрица, когато матрицата се отваря.

Улесняване на подреждането на метални блокове.

4. Проектиране на наливна система

Проектирането на системата за изливане включва избор на главния канал на потока, определяне на формата и размера на секцията на плъзгача, избор на местоположението на портата, формата на вратата и определяне на размера на секцията на вратата.

При проектирането на система за стробиране първо се избира местоположението на портата.

Изборът на местоположението на вратата е пряко свързан с качеството на формоване на продукта и гладкия процес на шприцване. Изборът на местоположението на вратата трябва да следва следните принципи:

* Местоположението на вратата трябва да бъде избрано на разделителната повърхност, доколкото е възможно, за да се улесни Кръгла градинска пластмасова форма за маса обработка и използване на почистване на портата

* Разстоянието между позицията на затвора и всяка част от кухината трябва да е последователно, доколкото е възможно, и потокът на инструмента трябва да бъде най-късият

* Местоположението на портата трябва да гарантира, че пластичният поток влиза в кухината, кухината в широките, дебели стенни части, така че да улесни плавния пластмасов поток

* Позицията на вратата трябва да се отваря в най-дебелата част на пластмасовите части

* Избягвайте директното инжектиране на пластмаса в стената на кухината, сърцевината или вложката, когато тече надолу по кухината, така че пластмасата да може да потече във всички части на кухината възможно най-скоро и избягвайте деформация на сърцевината или вложката

* Опитайте се да избягвате продуктите, оставящи следи от заваряване, или направете следите от заваряване в продукта, които не са важни части;

Позицията на вратата и посоката на входящия поток на пластмасата трябва да направят потока на пластмасата в кухината, по успоредната посока на кухината, равномерен приток и да благоприятства изпускането на газ в кухината

* Портата трябва да се постави върху частта от продукта, която е най-лесна за премахване, без да се засяга възможно най-много външният вид на продукта.

5. Проектиране на изпускателна система

Изпускателната система играе важна роля за осигуряване на качеството на формоване на продуктите.

Използвайки изпускателния слот, изпускателният слот обикновено се намира в частта, където кухината е запълнена в края. Дълбочината на изпускателния слот варира в зависимост от различните пластмаси и основно се определя от максималната хлабина, разрешена от пластмасата без фланци, например ABS0.04 е под 0,02 mm от гипс и 0,02 от стомана.

Използвайте монтажната хлабина на тласкащия прът на вложката на сърцевината или специална изпускателна тапа за изпускане; Понякога, за да се предотвратят продуктите при изхвърляне, причинени от вакуумна деформация, трябва да се настрои газовият щифт; Понякога компонентите против вакуумна адсорбция са предназначени да предотвратят вакуумна адсорбция на продукти и модули.

6. Проектиране на охладителна система

Проектирането на охладителната система е сложна работа, която трябва да вземе предвид охлаждащия ефект и равномерността на охлаждане, както и влиянието на охладителната система върху цялостната структура наКръгла градинска пластмасова форма за маса.

7. Включете:

* Устройството на охладителната система и специфичната форма на охладителната система

* Определяне на конкретно място и размер на охладителната система

* Ключови части като движеща се форма или вложка за охлаждане

* Охлаждане на странични плъзгачи и странични ядра

* Проектиране на охлаждащи елементи и избор на охлаждащи стандартни елементи

* Дизайн на уплътнителна структура

Приемайте малки поръчки на продукти за леене под налягане с малки MOQ.

Има 6 старши инженери, 5 дизайнери и 50 опитниКръгла градинска пластмасова форма за масаработници, за да се гарантира, че процесът на поръчка се управлява възможно най-ефективно.

Прецизната структура на матрицата, съкращаването на времето за цикъл на матрицата, удължаването на живота на матрицата е нашата крайна цел от квалифицирани форми.

Нашата ефективна комуникация и работа могат да отговорят на изискванията на клиентите и развиват дългосрочно сътрудничество с печеливши.

Hongmei винаги може да бъде вашият надежден доставчик.
